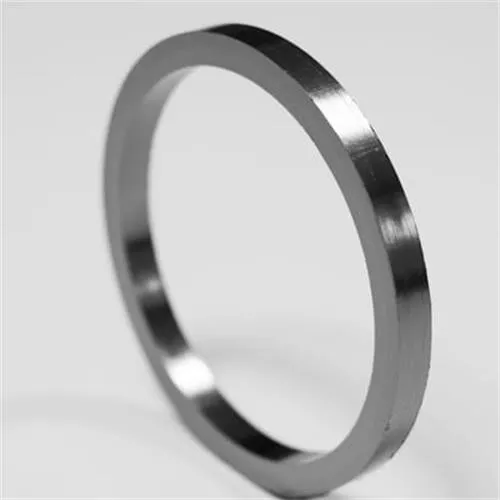

Grafitni prstani so izdelani iz upogljivih grafitnih trakov ali pletenih grafitnih polnil, oblikovanih v obroče različnih velikosti. Primerni so za tesnjenje širokega spektra medijev, vključno z vročo vodo, visokotemperaturno in visokotlačno paro, tekočinami za izmenjavo toplote, dušikom, organskimi topili, ogljikovodiki in nizkotemperaturnimi tekočinami. Ti obroči se običajno uporabljajo v kompresorjih, črpalkah, ventilih, kemičnih instrumentih in merilnikih. Prenesejo lahko pritiske do 25 MPa, temperature v razponu od -200 stopinj do 850 stopinj, linearne hitrosti do 30 m/s in imajo združljivost pH od 0 do 14.
tehnični podatki grafitnega obroča
|
Parameter |
Vrednost/informacije |
|
Material |
Fleksibilni grafitni trakovi ali pletena grafitna polnila |
|
Zmogljivost tlaka |
Do 25 MPa |
|
Temperaturno območje |
-200 stopinj do 850 stopinj |
|
Linearna hitrost |
Do 30 m/s |
|
pH združljivost |
0 do 14 |
|
Primerni mediji |
Vroča voda, visokotemperaturna in visokotlačna para, tekočine za izmenjavo toplote, dušik, organska topila, ogljikovodiki, nizkotemperaturne tekočine itd. |
|
Aplikacije |
Kompresorji, črpalke, ventili, kemični instrumenti, merilniki itd. |
delovanje in značilnosti grafitnega obroča
AGRM, kot profesionalni proizvajalec grafitnih prstanov, so naši izdelki zelo odlični.
1. Grafitni obroč ima dobre samomazalne lastnosti
2. Grafitni prstan ima visok odbojni koeficient
3. Grafitni obroč je mogoče razrezati pod kotom 45 stopinj glede na potrebe uporabnika.
aplikacije grafitnih obročev
Tesnila in tesnila
Uporablja se v visokotemperaturnih in visokotlačnih okoljih za tesnjenje ventilov, črpalk, kompresorjev in cevi v industriji, kot je petrokemična ter naftna in plinska industrija.
Rotacijska tesnila
Uporablja se v strojih, ki zahtevajo tesnjenje tekočine ali plina, hkrati pa omogočajo rotacijsko gibanje, kot so rotacijske peči in sušilniki.
Toplotni izmenjevalniki
Idealen za učinkovit prenos toplote v sistemih HVAC, industrijski opremi in elektrarnah zaradi svoje toplotne prevodnosti in toplotne odpornosti.
Ležaji in puše
Uporablja se za samomazalne ležaje in puše z nizkim trenjem v črpalkah, motorjih in mehanskih tesnilih.
Električni kontakti
Zaradi svoje električne prevodnosti služijo kot električni kontakti v stikalih, odklopnikih in elektromotorjih.
Grafitni lončki
Uporabljajo se pri visokotemperaturnem taljenju in litju kovin zaradi njihove odpornosti na toplotni šok in kemično korozijo.
postopek zamenjave grafitnega obroča
Če je grafitni obroč poškodovan, ima palica iz litega aluminija hrapavo površino in je vodna pot prosta, je treba grafitni obroč zamenjati.
Odvijte štiri vijake na kristalizatorju in ga odstranite iz kalupne mize.
Odstranite tri O-tesnila, s posebnim orodjem odvijte tlačni obroč in odstranite adaptersko ploščo.
Odvijte dva inbus vijaka na kristalizatorju in ga razdelite na dva dela. Ne pozabite odstraniti O-tesnila med obema polovicama kalupa.
Zgornji obroč kristalizatorja postavite na majhno vrtljivo mizo in ga segrevajte z gorilnikom na utekočinjen naftni plin, dokler grafitni obroč ne odpade.
Postavite zgornji obroč in namestite nov grafitni obroč ter dodajte majhno količino materiala, da ga pritrdite. Nanesite mast na grafitni obroč, ko je še vroč.
Ko pustite, da se komponente naravno ohladijo, znova namestite vse dele in jih temeljito očistite. Prepričajte se, da je mali O-tesnilo pravilno nameščen in da so prelivne luknje pravilno poravnane.
